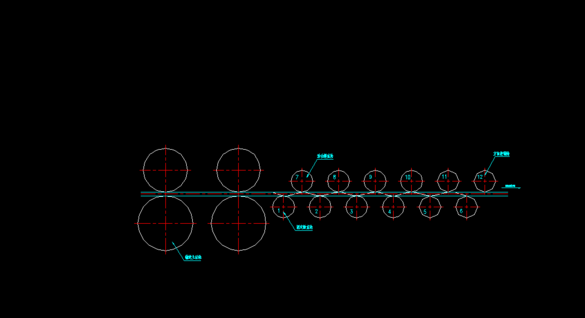

圖中：1、2、3、4、5、6--固定矯直輪，7、8、9、10、11--活動矯直輪，12--方向控制輪

　　矯直原理分析：

　　當鋼筋向右運動時，輪1、2、3、4、5、6、7、8、9、10、11參

　　加矯直工作，通過上下調整活動矯直輪，即可達到一定的矯直效果。

　　上下調整方向控制輪，即可控制鋼筋的輸出的上下位置。

　　矯直調整方法：1、將活動矯直輪7、、8、9、10、11按由緊至松壓下。2、活動矯直輪11及方向控制輪12壓下量以接觸鋼筋表面而不使鋼筋變形為準。3、若輸出的鋼筋向上翅曲時，向下調整方向控制輪。反之同理。
